芮捷电力国网输变电协议（LoRa）产品及解决方案介绍

发布时间：2022-11-14 浏览次数：125次

由国网江苏电科院牵头编写的《输变电设备物联网微功率无线网通信协议》《输变电设备物联网节点设备无线组网协议》《输变电设备物联网传感器数据通信规范》三项电力行业标准获批发布，将于2025年3月起实施。【消息来源国网江苏电力公司官网：http://www.js.sgcc.com.cn/html/main/col8/2024-10/28/20241028090254783498451_1.html】

三项标准对传感器数据报文格式、传感器与节点间无线通信协议等技术进行了规范，旨在满足输变电设备状态低功耗、高可靠感知及感知装置互联互通的无线通信需求，对于加强设备状态管控能力、提升电网安全运行水平具有重要意义。

一、 输变电协议模组

芮捷长期深耕电力物联网，已于2020年协议标准报批稿提交后成功推出满足协议标准的470M频段的低功耗输变电协议模组和2.4G频段的微功率输变电模组，以及接入节点和汇聚节点模组，以达到让用户快速开发满足国网输变电协议标准的产品的目的。

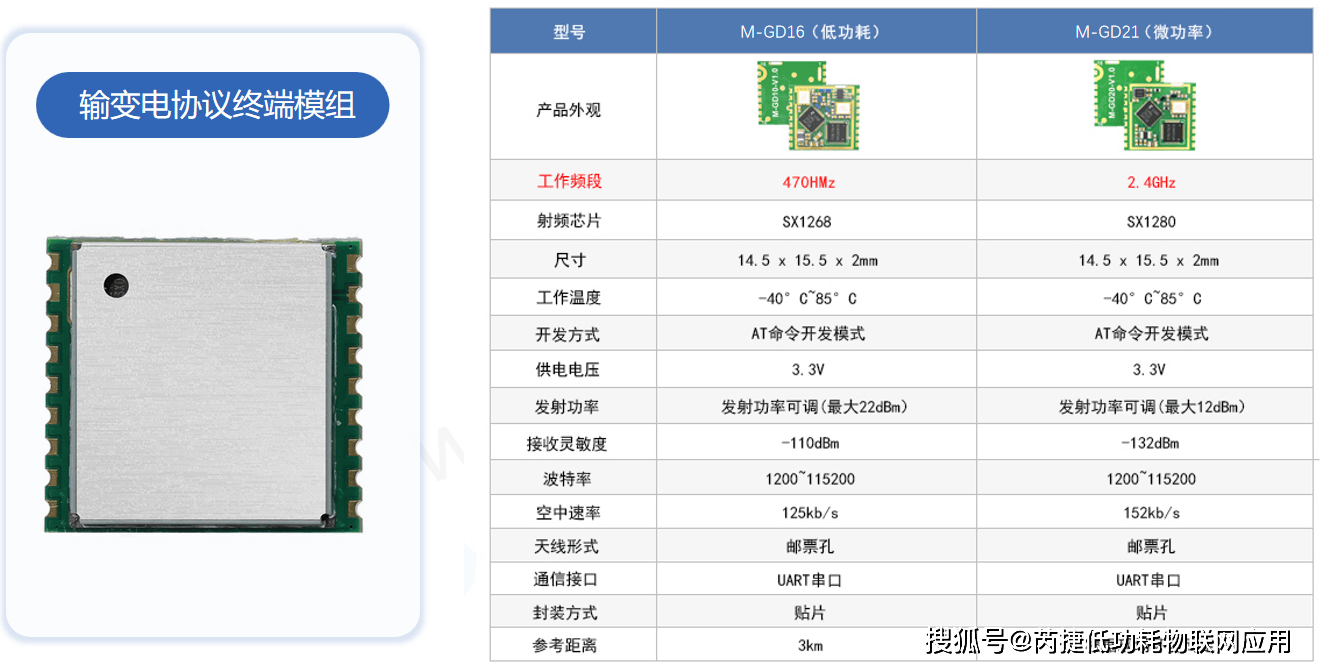

芮捷国网输变电终端模组，采用邮票孔封装，超小尺寸14.5*15.5mm，便于集成到小尺寸的传感器中，串口透传，使用简便，极大的降低了终端产品开发的复杂度。

国网低功耗模组（470M频段）所实现的功能如下：

1. 实现低功耗MAC层协议；

2. 支持AT指令；

3. 支持业务数据及告警数据上报；

4. 执行下行数据接收；

5. 支持参数查询及配置；

6. 自动低功耗，支持串口唤醒；

7. 支持串口及无线升级；

国网微功率模组（2.4G频段）所实现的功能如下：

1. 实现微功率通信协议；

2. 支持AT指令；

3. 支持业务数据及告警数据上报；

4. 执行下行数据接收；

5. 支持参数查询及配置；

6. 自动低功耗，支持串口唤醒；

7. 支持串口及无线升级；

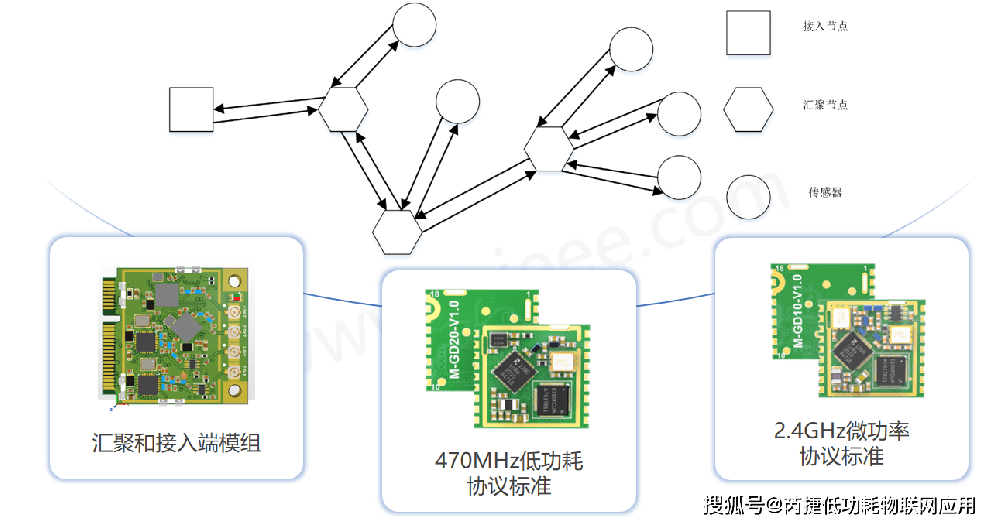

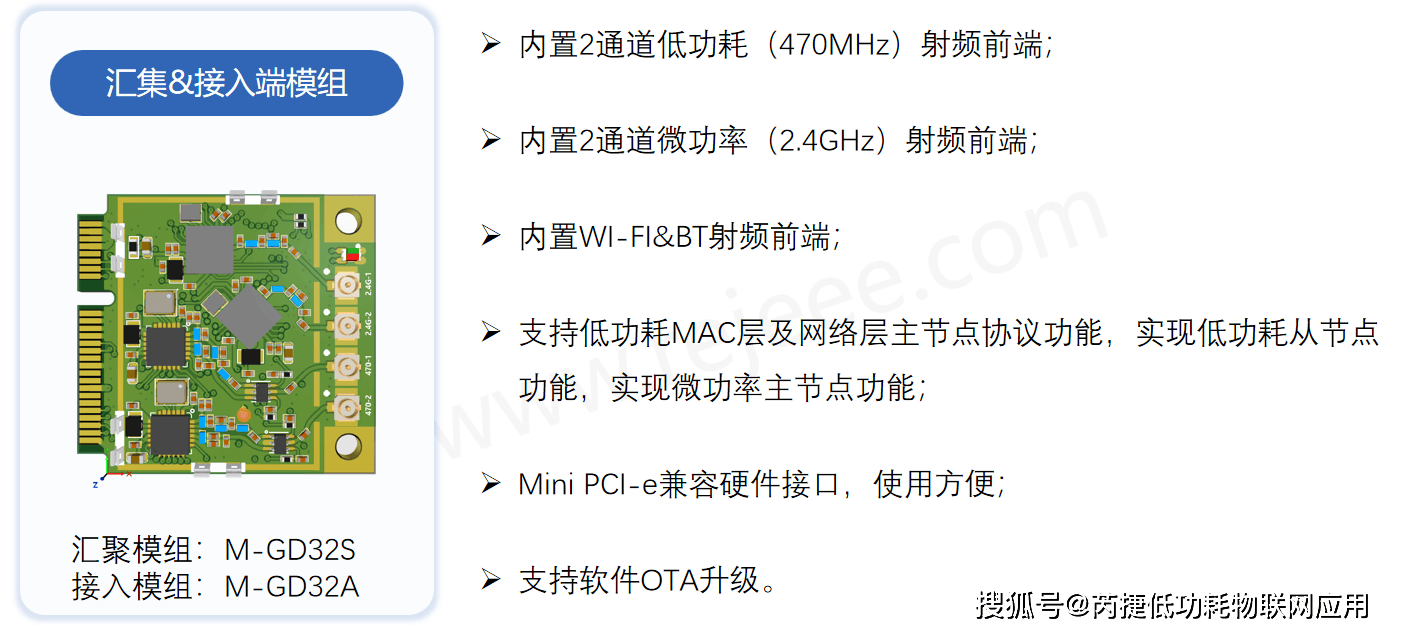

为了便于用户开发满足输变电协议的汇聚节点（中继）和接入节点（边缘代理网关），芮捷同样开发了汇聚和接入端的模组，采用mini PCI-e半卡尺寸，模组上集成2路470M和2路2.4G无线通道。

汇聚节点模组功能：

实现低功耗MAC层及网络层主节点协议功能，实现低功耗从节点功能，实现微功率主节点功能；

支持低功耗传感器接入及通信；

支持微功率传感器接入及通信；

支持汇聚节点接入及通信；

支持白名单、黑名单功能配置及修改；

支持上下行数据的路由转发；

支持路由表配置及修改；

支持汇聚节点各通道参数配置及查询；

支持从节点(汇聚节点、低功耗及微功率传感器)参数查询；

支持从节点(汇聚节点、低功耗及微功率传感器)参数配置(DRX/信道/物理层参数/周期等等)；

支持网络拓扑查看；

支持软件升级；

接入节点模组功能：

实现低功耗MAC层及网络层主节点协议，实现微功率主节点功能；

支持低功耗传感器接入及通信；

支持微功率传感器接入及通信；

支持汇聚节点接入及通信；

支持白名单、黑名单功能配置及修改；

支持路由表配置及修改；

支持接入节点通信参数修改；

支持汇聚节点、低功耗及微功率传感器参数查询；

支持汇聚节点、低功耗及微功率传感器参数配置(DRX/信道/物理层参数/周期等等)；

支持向汇聚节点、低功耗及微功率传感器发送下行数据；

支持网络拓扑查看；

二、 输变电协议终端产品

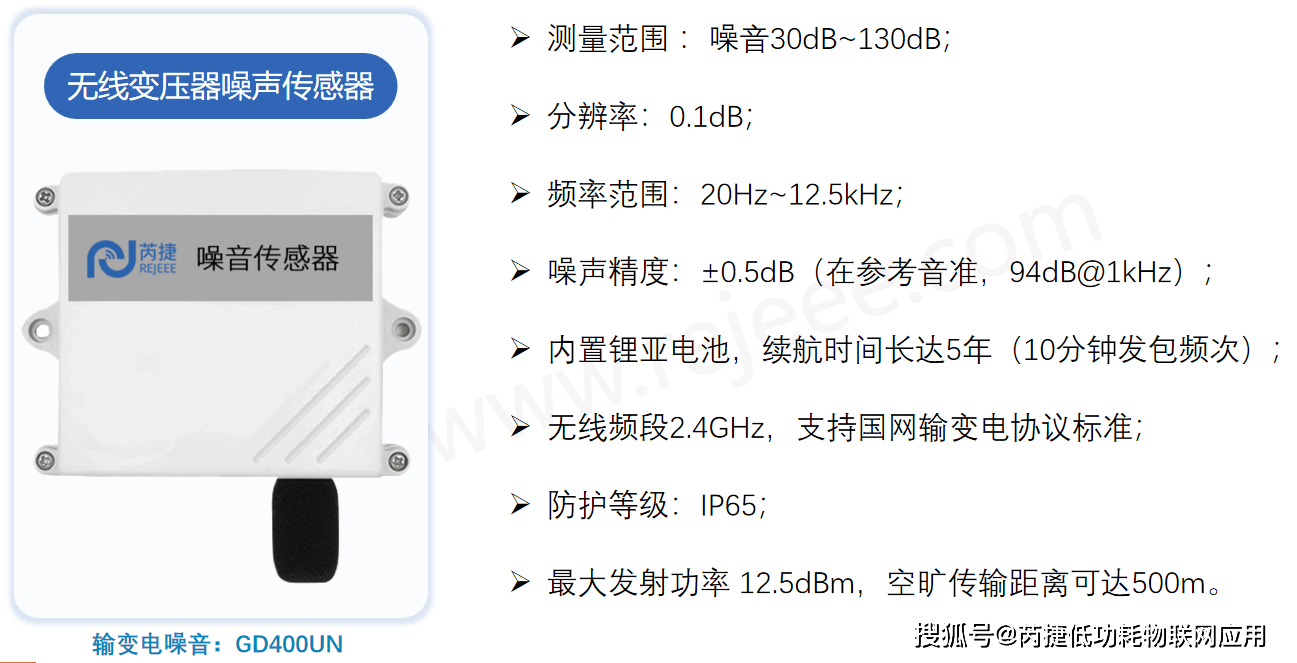

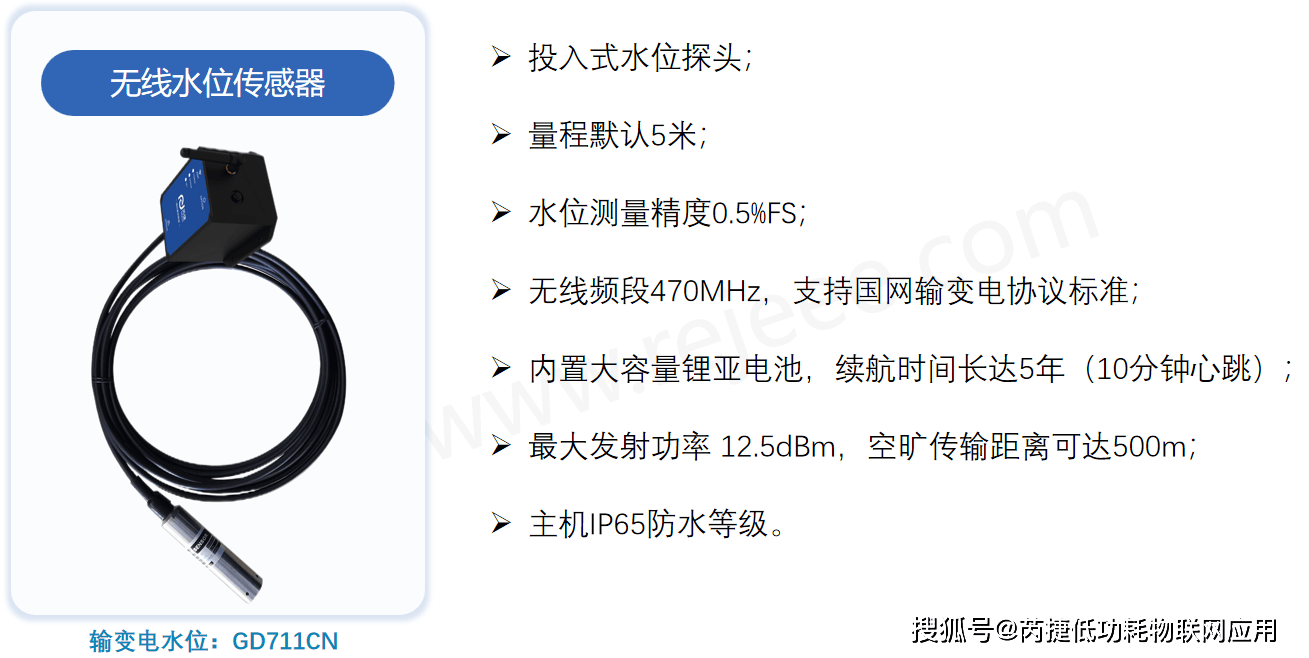

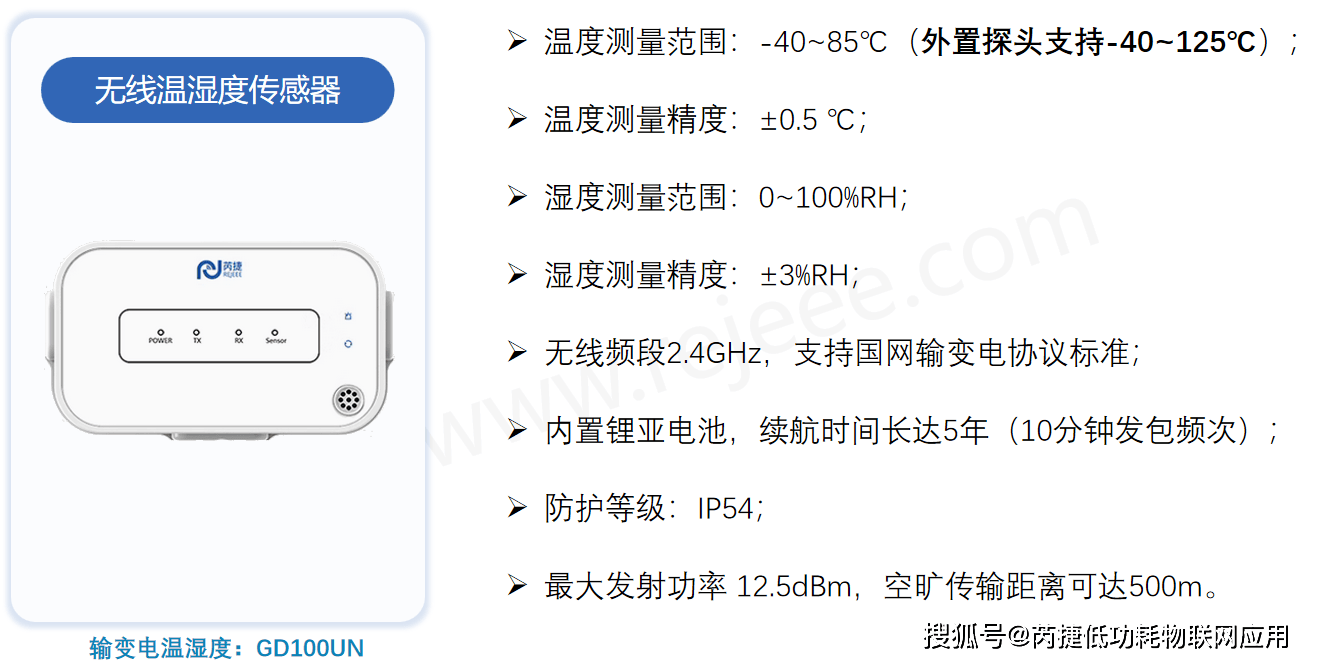

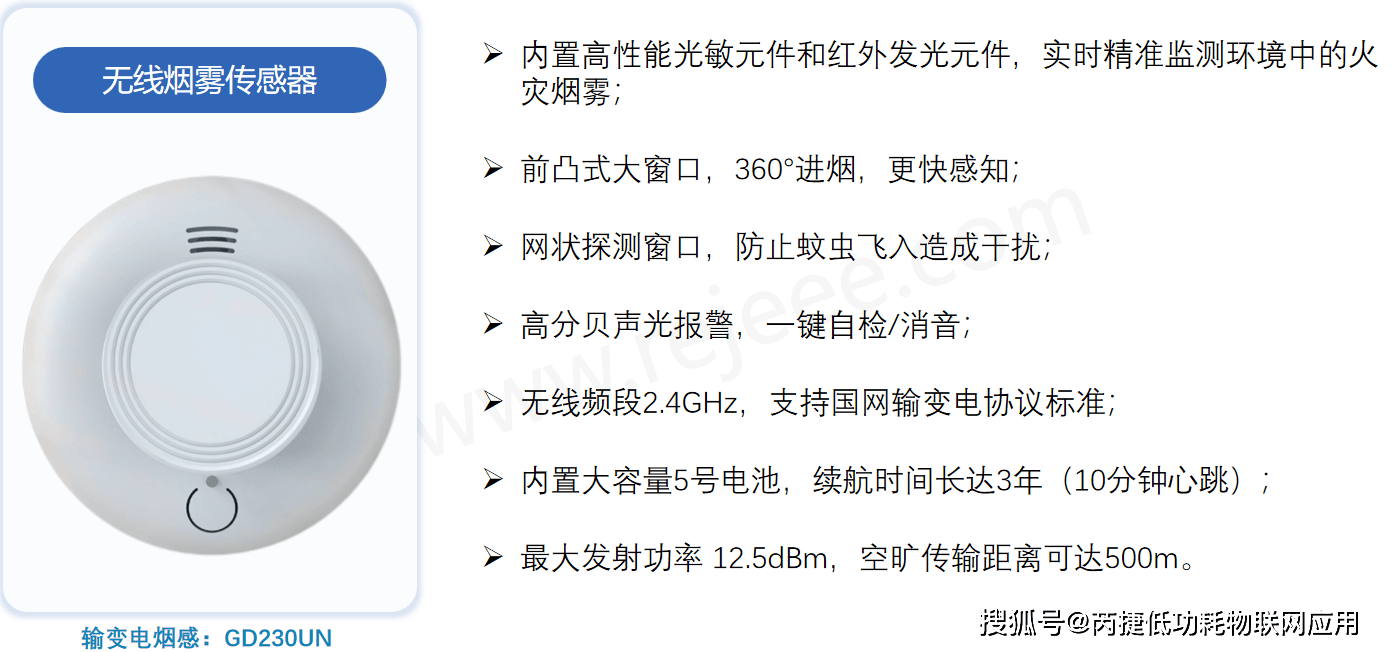

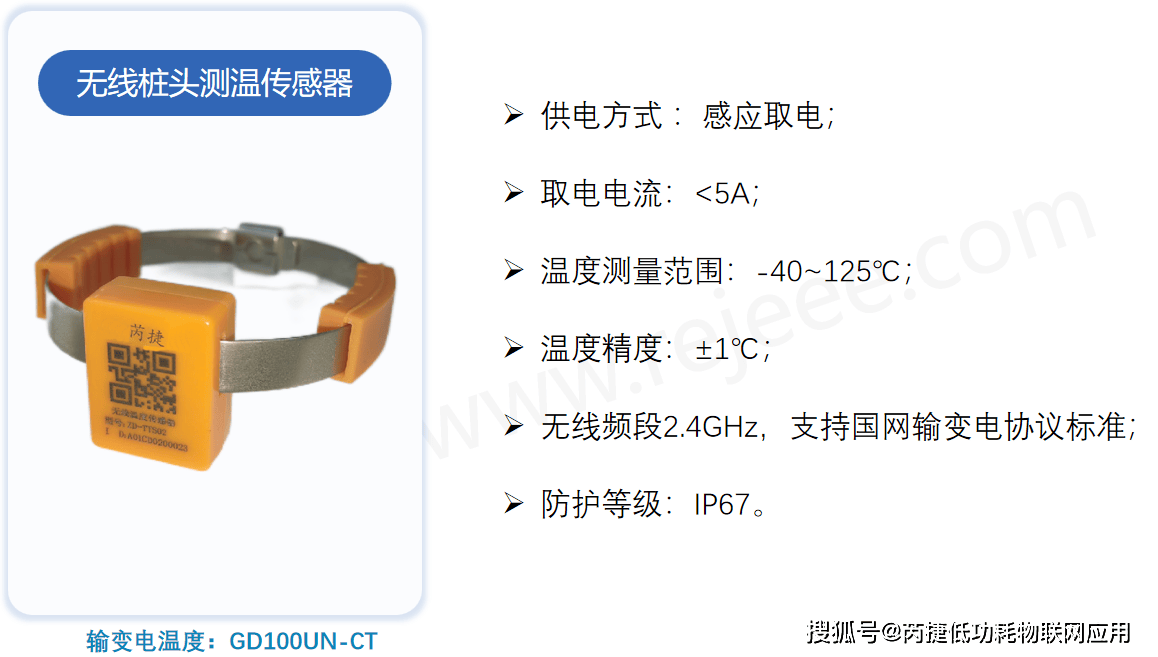

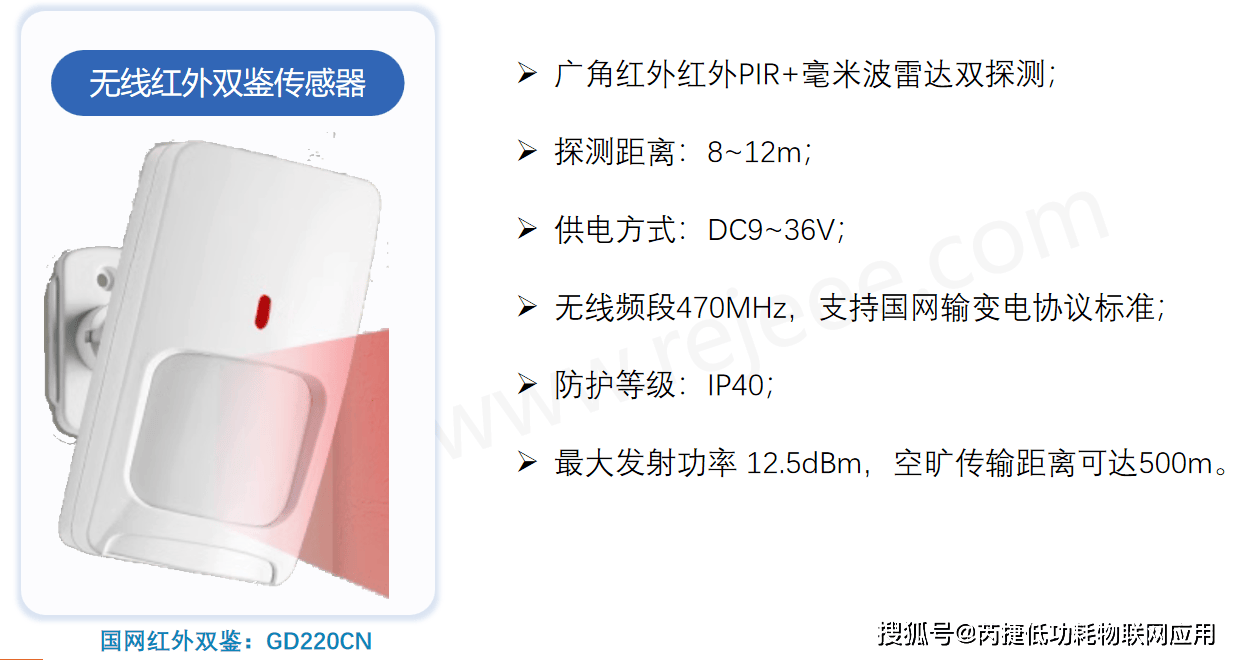

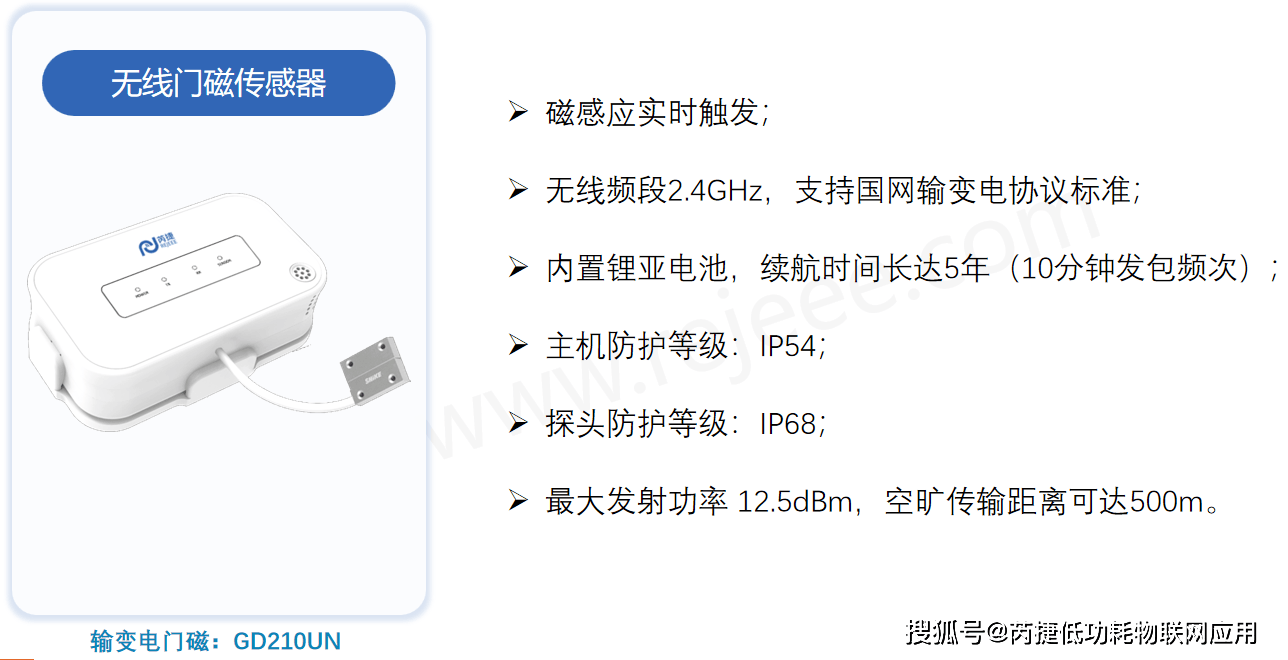

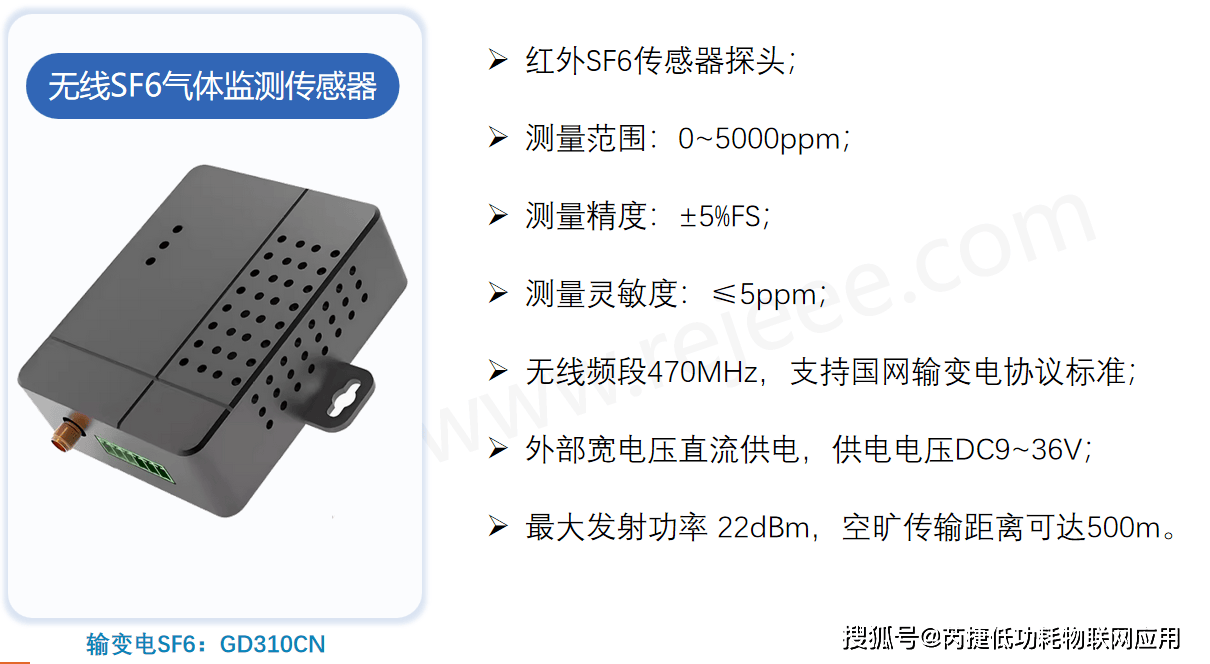

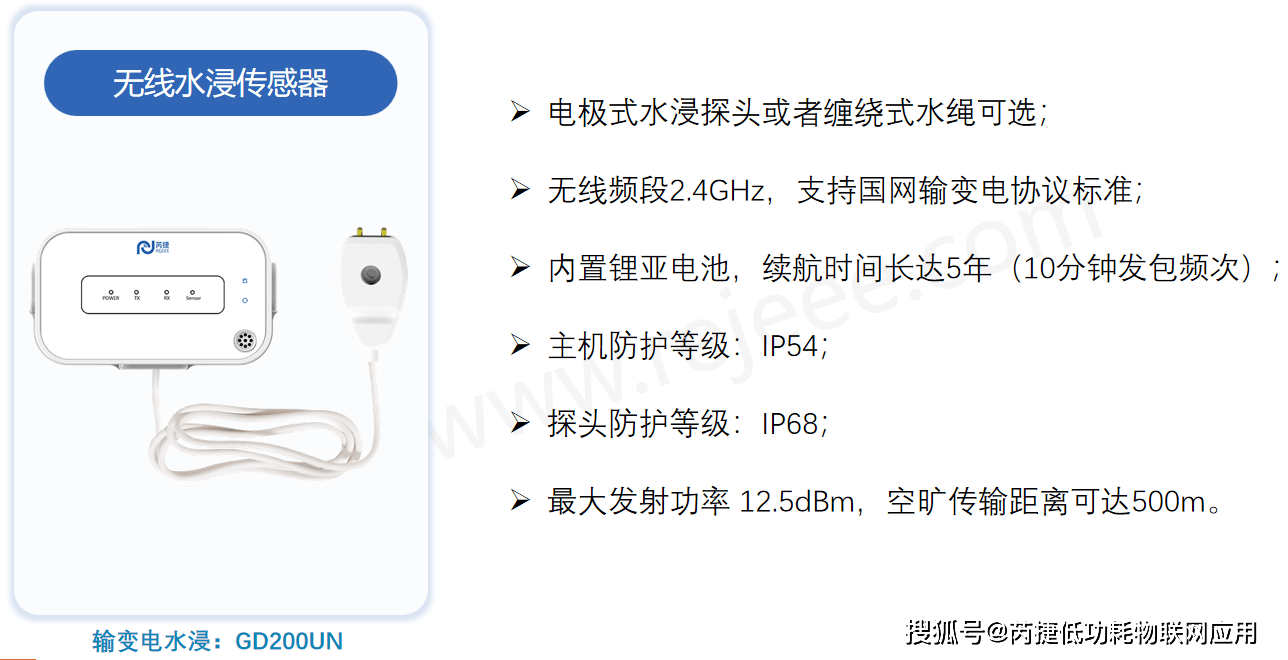

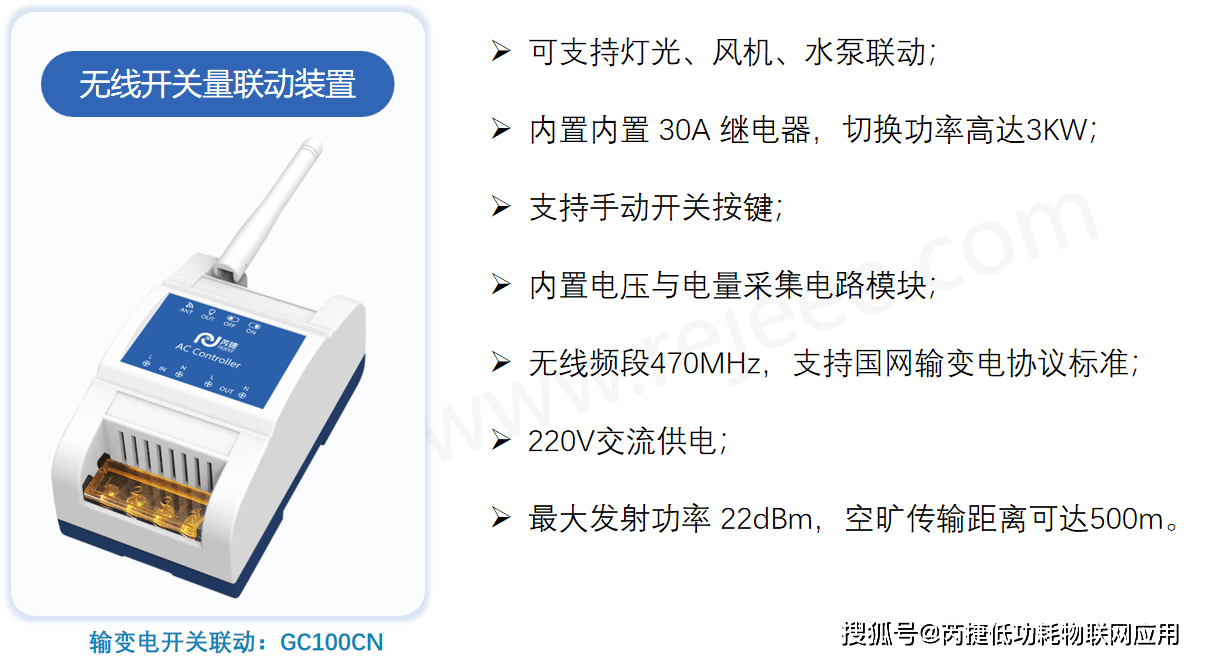

除了满足国网输变电标准协议的模组外，芮捷同样可以提供一些典型应用的满足国网输变电协议的终端产品。
